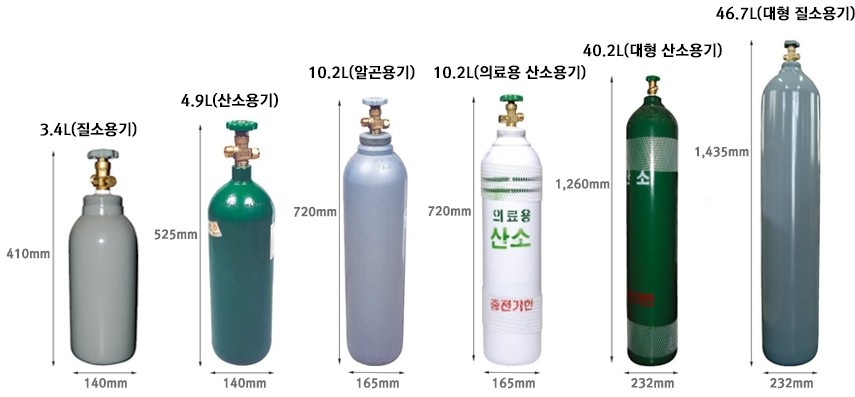

고압가스용기 제원

고압가스용기 제원표
| 품명 | 크기 | 내용적(ℓ) | 중량(kg) |
|---|---|---|---|
| 산소용기 | 소형 | 4.9 | 8 |
| 산소용기 | 중형 | 10.2 | 16 |
| 산소용기 | 대형 | 40.2 | 46 |
| 산소용기(의료용) | 중형 | 10.2 | 16 |
| 질소용기 | 소형 | 10.2 | 16 |
| 질소용기 | 중형 | 40.2 | 46 |
| 질소용기 | 대형 | 10.2 | 16 |
| 질소용기 | 대형 | 46.7 | 53 |
| 알곤용기 | 중형 | 10.2 | 16 |
| 알곤용기 | 대형 | 46.7 | 53 |
| CO2용기 | 대형 | 40.2 | 46 |
| 헬륨용기 | 대형 | 46.7 | 53 |

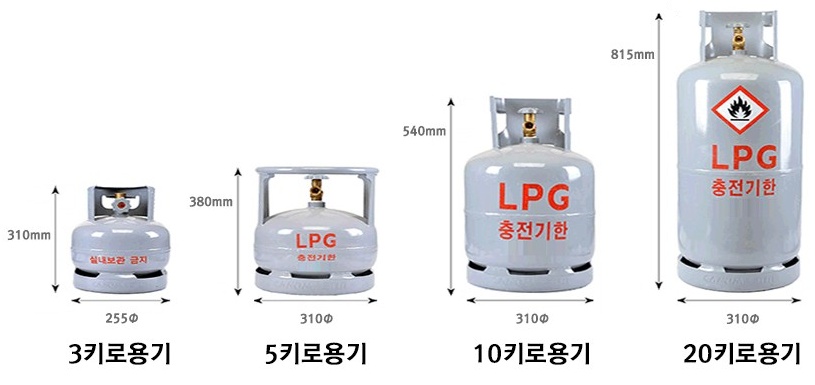

LPG용기 제원

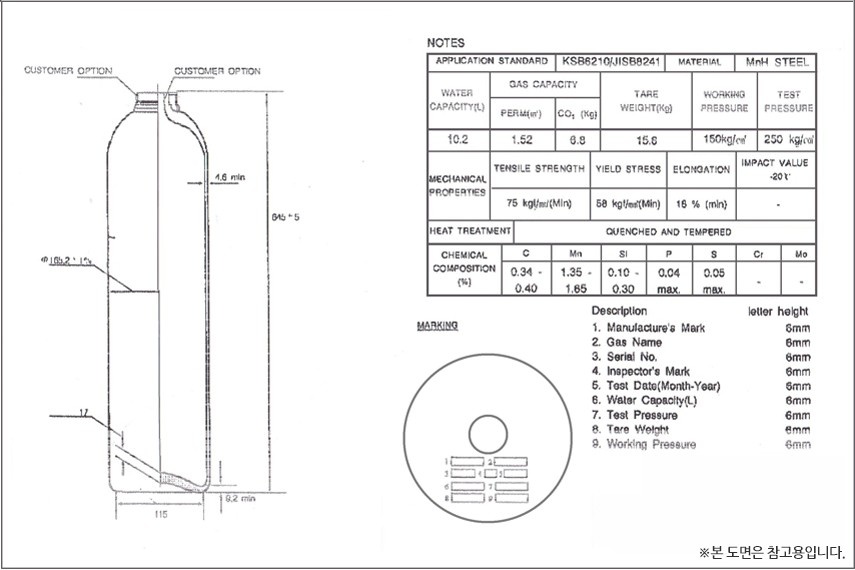

고압가스실린더 10L 제원

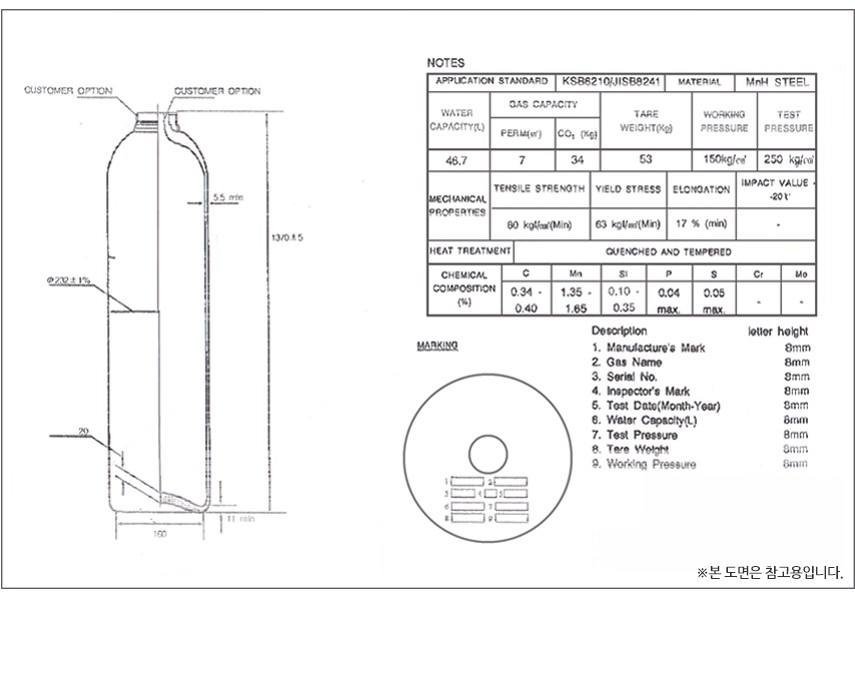

고압가스실린더 47L 제원

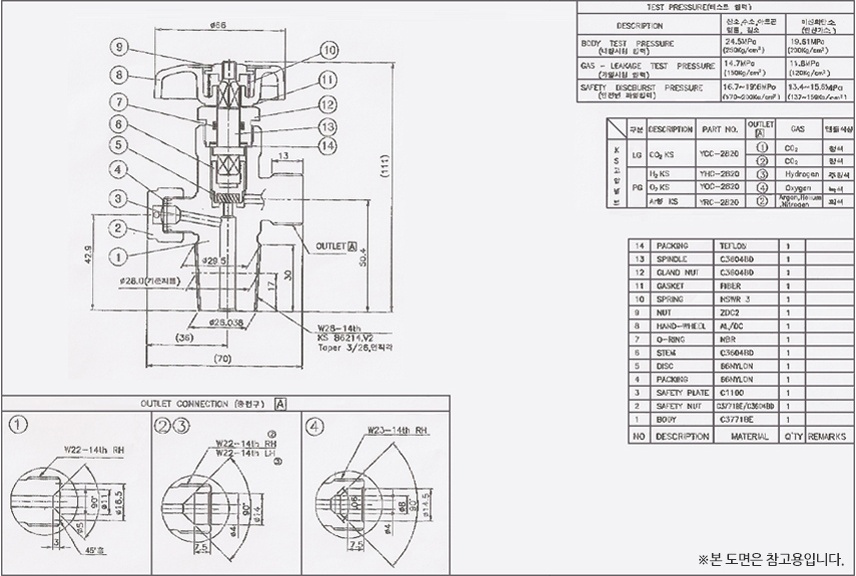

고압가스실린더 멤브 제원

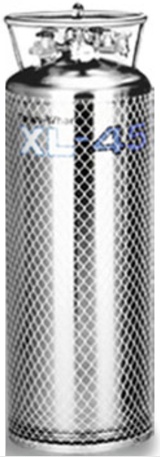

Liquid Gas Cylinders 용기제원

| Description / Model | XL-45 | XL-45HP | XP-45 |
|---|---|---|---|
| 직경 | 508 mm | 508 mm | 660 mm |
| 높이 | 1562 mm | 1599 mm | 1549 mm |
| 중량 (Empty Nominal) | 116 kg | 122 kg | 141 kg |
| 총 용량 | 180 ℓ | 176 ℓ | 175 ℓ |
| 사용 가능한 액체 용량 | 169 ℓ | 165 ℓ | 165 ℓ |
| 산소 (내용물의 최대 중량) | 176 kg | 189 kg | 161 kg |
| 질소 (내용물의 최대 중량) | 124 kg | 133 kg | 112 kg |
| 알곤 (내용물의 최대 중량) | 214 kg | 229 kg | 197 kg |
| 산소 정상 기화율 (NER 용량의 일일당 %)* | 1.2% | 1.4% | 1.4% |
| 알곤 정상 기화율 (NER 용량의 일일당 %)* | 1.2% | 1.4% | 1.4% |
| 질소 정상 기화율 (NER 용량의 일일당 %)* | 1.9% | 2.2% | 2.2% |
| 산소 가스 흐름율 | 9.2 cu.m/h | 9.2 cu.m/h | 9.2 cu.m/h |
| 질소 가스 흐름율 | 9.2 cu.m/h | 9.2 cu.m/h | 9.2 cu.m/h |
| 알곤 가스 흐름율 | 9.2 cu.m/h | 9.2 cu.m/h | 9.2 cu.m/h |
| Relief Valve Setting | 230 psig | 350 psig | 675 psig |
| 1차 스프링식 안전밸브 | (16 bar) | (24 bar) | (31 bar) |
| Inner Vessel Burst Disc | 380 psig | 525 psig | 675 psig |
| 2차 파열판식 안전변 | (26 bar) | (36 bar) | (46.6 bar) |
| Dual Pressure Building / Economizer Regulator** | |||
| Pressure Building Setting | 125 psig (8.6 bar) | 300 psig (20.7 bar) | 400 psig (27.5 bar) |
| Economizer Setting | 145 psig (10 bar) | 320 psig (22 bar) | 420 psig (29 bar) |
| 설계 규격 - TC | 4 LM | 4 LM | 4 LM |
| 설계 규격 - DOT | 4L | 4L | 4L |
| 가스용량 (DOT 기준) | @NTP (STP) | @NTP (STP) | @NTP (STP) |
| 산소 가스용량 (DOT 기준) | 123 cu.m | 132 cu.m | 113 cu.m |
| 질소 가스용량 (DOT 기준) | 99 cu.m | 106 cu.m | 90 cu.m |
| 알곤 가스용량 (DOT 기준) | 120 cu.m | 128 cu.m | 110 cu.m |
(1) Vented N.E.R based on usable liquid capacity
(2) Regulator has a pressure delta of 20 psig (1.4 bar/138 kPa)

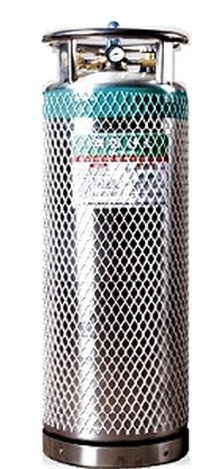

Liquid Gas Cylinders 용기제원 (175 Series)

175 Series는 일반 산업용에서부터 의료용까지 산업 전분야에 걸쳐 이용되는 모델입니다.
압력은 LP, MP, IP, HP로 각 압력을 모두 생산하고 있는 용기이며,
자체 기화기 내장 용기 및 비내장 용기 모두 많이 판매 되고 있는 제품입니다.
- DLC 175-LP : 연구소 등 저압으로 액을 추출할 경우 사용됩니다.
- DLC 175-MP : 일반 산업용으로 가장 많이 사용됩니다.
- VLC 175-MP : 활어차용 및 기화기가 내장되어 공간이 협소한 곳에서 사용됩니다.
- DLC 175-IP : 일반 산소 절단용으로 많이 사용됩니다.
- DLC 175-HP : 레이저 절단 작업과 같은 초고압의 압력이 필요로 하는 곳에 많이 사용됩니다.
| 품명 | 크기 |
|---|---|
| DLC | 표준타입 |
| VLC | 자체기화기 내장 |
| 050, 090, 175, 660 | 용기의용량 |
| LP | 저압 (안전밸브 셋팅 압력 : 1.5MPA) |
| MP | 중압 (안전밸브 셋팅 압력 : 1.6MPA) |
| IP | 고압 (안전밸브 셋팅 압력 : 2.4MPA) |
| HP | 초고압 (안전밸브 셋팅 압력 : 3.5MPA) |
| Description / Model | 175 LP | 175 MP | 175 HP | 175 XP |
|---|---|---|---|---|
| Dimensions | ||||
| Diameter | 500 mm | 500 mm | 500 mm | 500 mm |
| Height | 1465 mm | 1465 mm | 1465 mm | 1465 mm |
| Weight | 38 kg | 38 kg | 38 kg | 38 kg |
| Safety Relief Set | 2.13 Mpa | 2.4 Mpa | 2.4 Mpa | 2.4 Mpa |
| Rupture Disc Set | - | 2.2 Mpa | 3.4 Mpa | 4.4 Mpa |
| Net Evaporations Rate (%/day) | ||||
| LN2 | 1.5 | 1.8 | 2 | 2 |
| LO2 & LAr | 1.1 | 1.2 | 1.5 | 1.5 |
| LCO2 | - | - | 0.45 | 0.45 |
| Liquid Capacity | ||||
| Gross Capacity | 175 ℓ | 175 ℓ | 175 ℓ | 175 ℓ |
| Net Capacity (90%) | 158 ℓ | 158 ℓ | 158 ℓ | 158 ℓ |
| Storage Meter, m3 (at 0℃, 1atm) | ||||
| N2 | 102 | 102 | 102 | 102 |
| O2 | 126 | 126 | 126 | 126 |
| Ar | 123 | 123 | 123 | 123 |
| CO2 | - | - | 90 | 90 |
| LNG | - | 94 | 94 | 94 |
| VLC Model Gas Delivery Rate (m3/h) | ||||
| LO2, N2, Ar | - | 9.5/h | 9.5/h | 9.5/h |
| LNG, LCO2 | - | 4.5/h | 4.5/h | 4.5/h |

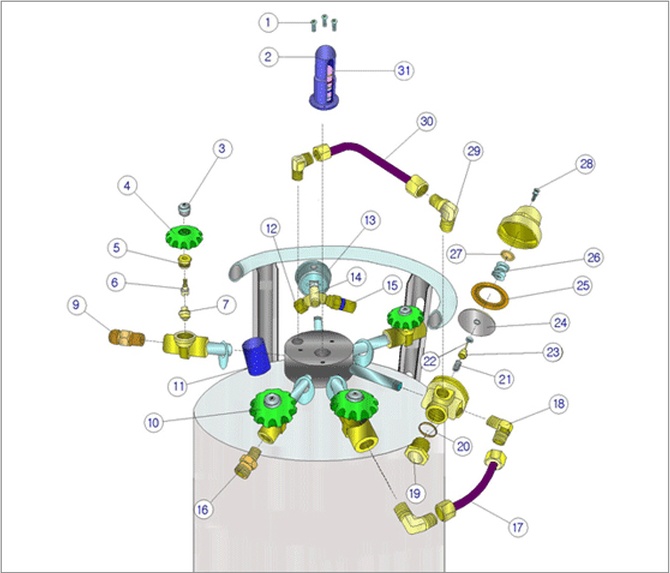

Liquid Gas Cylinders 용기구성품 (175 Series)

| 번호 | 명칭 | 규격 |
|---|---|---|
| 1 | Level Gauge 나사 | M5-10 |
| 2 | Level Gauge Cap | MP, HP용 |
| 3 | 벨브조립나사 | #8-32 |
| 4 | 벨브 Handle | Φ69.0 |
| 5 | 벨브 육각너트 | Φ23.0 |
| 6 | 벨브 스핀들 | Φ14.5 |
| 7 | 벨브 디스크 | Φ13.0 |
| 9 | 충전 Connect | 5/8Flare, 1/2Flare, Dish |
| 10 | Shut Off Valve | Max 45.0kg/cm2 |
| 11 | Vacuum Pot | Φ30.0 |
| 12 | 파열판 | Max 1.7MPa, 2.20MPa, 2.45MPa, 3.43MPa, 4.40MPa |
| 13 | 압력계 | Max 35, 50.0MPa |
| 14 | Cross | 1/4"NPT |
| 15 | 안전밸브 | 1.27MPa, 1.7MPa, 2.40MPa, 3.24MPa |
| 16 | 기체사용닛쁠 | O2용 |
| 17 | 보압용동튜브 | 3/8" |
| 18 | 엘보우 | 3/8"x1/4NPT |
| 24 | 다이아 프램 | MP, HP용 |
| 30 | 보압용동튜브 | 3/8" |
| 31 | Level Gauge Glass | 중압, 고압, VLC |
| 19~28 | Pergulator | MP, HP용 |
